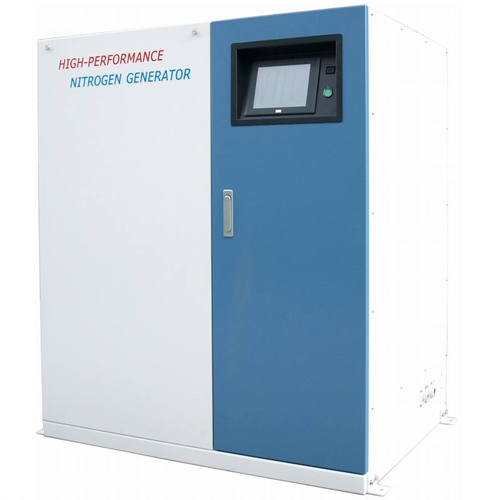

窒素ガス発生装置 NPS/NPSKシリーズ

特長
仕様

特長

・高純度窒素を抽出するPSA方式を採用
・省エネモードの効率がさらにアップ
　従来の吸着時間制御に加えてＰＳＡユニットの稼働台数制御を追加した新・省エネモードを搭載。
　窒素使用量への追随性が大幅に向上し、より確実に省エネ性を発揮できるようになりました。
・必要圧力を0.7MPaに低減
　PSAユニットの小型モジュール化により、従来の性能を維持したまま原料空気の低圧化に成功。
　一般的なコンプレッサでの運転が可能になりました。
　※0.83MPaを供給した場合、窒素発生量が約２０％アップ。吐出圧力も平均0.7MPaまで高くすることが可能です。
・静音性が大幅に向上
　PSAユニットごとに排気（パージ）を順次行うことで、発生量の多いモデルであっても、騒音レベルを低く抑えることに成功しました。
・高さを抑えた省スペース設計
　装置の高さを最大で約３０％抑えた省スペース設計を実現しました。
・カラータッチパネルで簡単操作
　装置出口の窒素ガス圧や窒素ガス純度などの稼働状況、トラブル発生や定期メンテナンス時期の警告など、さまざまな情報をカラータッチパネルで表示します。

仕様

形式	純度 2N/3N/4N/5N [vol％]	発生量 2N/3N/4N/5N [N㎥/h]	吐出圧力 [MPa]	【その他】外形寸法全幅W[mm]×奥行L[mm]×全高H[mm]	【その他】概略重量 [kg]	【電動機】電源	仕様書
NPSK-04	99/99.9/99.99/₋	0.75/0.51/0.30	0.35～0.45	400×460×850	45	AC100V	(124KB)
NPSK-07	99/99.9/99.99/₋	1.56/1.02/0.60	0.35~0.45	480×620×950	75	AC100V	(117KB)
NPSK-12	99/99.9/99.99/₋	2.31/1.56/0.93	0.35~0.45	600×650×1300	95	AC100V	(115KB)
NPS-15E	99/99.9/99.99/99.999	3.9(3.3)/2.8(2.4)/2.1(1.8)/1.3(1.1)	0.50(0.65)~0.55(0.70)	550×800×950(突起物は含まれません)	160	AC100V/AC200V	(124KB)
NPS-22E	99/99.9/99.99/99.999	6.1(5.2)/4.4(3.7)/3.2(2.7)/1.9(1.6)	0.50(0.65)~0.55(0.70)	550×800×950(突起物は含まれません)	175	AC100V/AC200V	(125KB)
NPS-37E	99/99.9/99.99/99.999	10.1(8.6)/7.3(6.2)/5.3(4.5)/3.2(2.7)	0.50(0.65)~0.55(0.70)	550×800×1250(突起物は含まれません)	200	AC100V/AC200V	(125KB)
NPS-55E	99/99.9/99.99/99.999	15(12.7)/10.4(8.8)/7.4(6.3)/4.4(3.7)	0.50(0.65)~0.55(0.70)	550×800×1700(突起物は含まれてません)	230	AC100V/AC200V	(125KB)
NPS-75E	99/99.9/99.99/99.999	19.5(16.6)/13.7(11.6)/9.8(8.3)/5.8(5.0)	0.55(0.65)~0.60(0.70)	720×870×1380(突起物は含まれません)	380	AC200V	(125KB)
NPS-110E	99/99.9/99.99/99.999	35.0(30.0)/24.7(21.0)/17.6(15.0)/10.6(9.0)	0.55(0.65)~0.60(0.70)	960×870×1380(突起物は含まれません)	540	AC200V	(125KB)
NPS-150E	99/99.9/99.99/99.999	47.0(40.0)/33.0(28.0)/23.5(20.0)/14.1(12.0)	0.55(0.65)~0.60(0.70)	1200×870×1380	680	AC200V	(340KB)
NPS-220E	99/99.9/99.99/99.999	70.6(60.0)/49.4(42.0)/35.5(30.0)/21.2(18.0)	0.55(0.65)~0.60(0.70)	1440×870×1600	860	AC200V	(123KB)
NPS-300E	99/99.9/99.99/99.999	89.4(76.0)/62.4(53.0)/44.7(38.0)/23.5(22.0)	0.55(0.65)~0.60(0.70)	1680×870×1650	1050	AC200V	(123KB)
NPS-370E	99/99.9/99.99/99.999	134.0(114.0)/93.6(80.0)/67.0(57.0)/35.2(33.0)	0.55(0.65)~0.60(0.70)	2450×870×1750	1600	AC200V	(123KB)
NPS-450C	M:99/H:99.9/SH:99.99	130/100/60/	0.4～0.5	1300×1730×2325	1,900	AC200V	(121KB)
NPS-550C	M:99/H:99.9/SH:99.99	160/120/80	0.4～0.5	1300×1730×2325	1,900	AC200V	(121KB)

・発生量は、装置が温度20℃、湿度60％RHの環境条件下において、フィルター等が目詰まりしていない状態での最大発生量であり、0℃・大気圧に換算した値です。温度湿度条件などが異なる場合、発生量が異なります。
・窒素ガス発生量、窒素ガス吐出圧力、必要原料空気量は、原料空気圧力が0.83MPaの時の値です。0.69MPaの場合は、()内の値となります。
