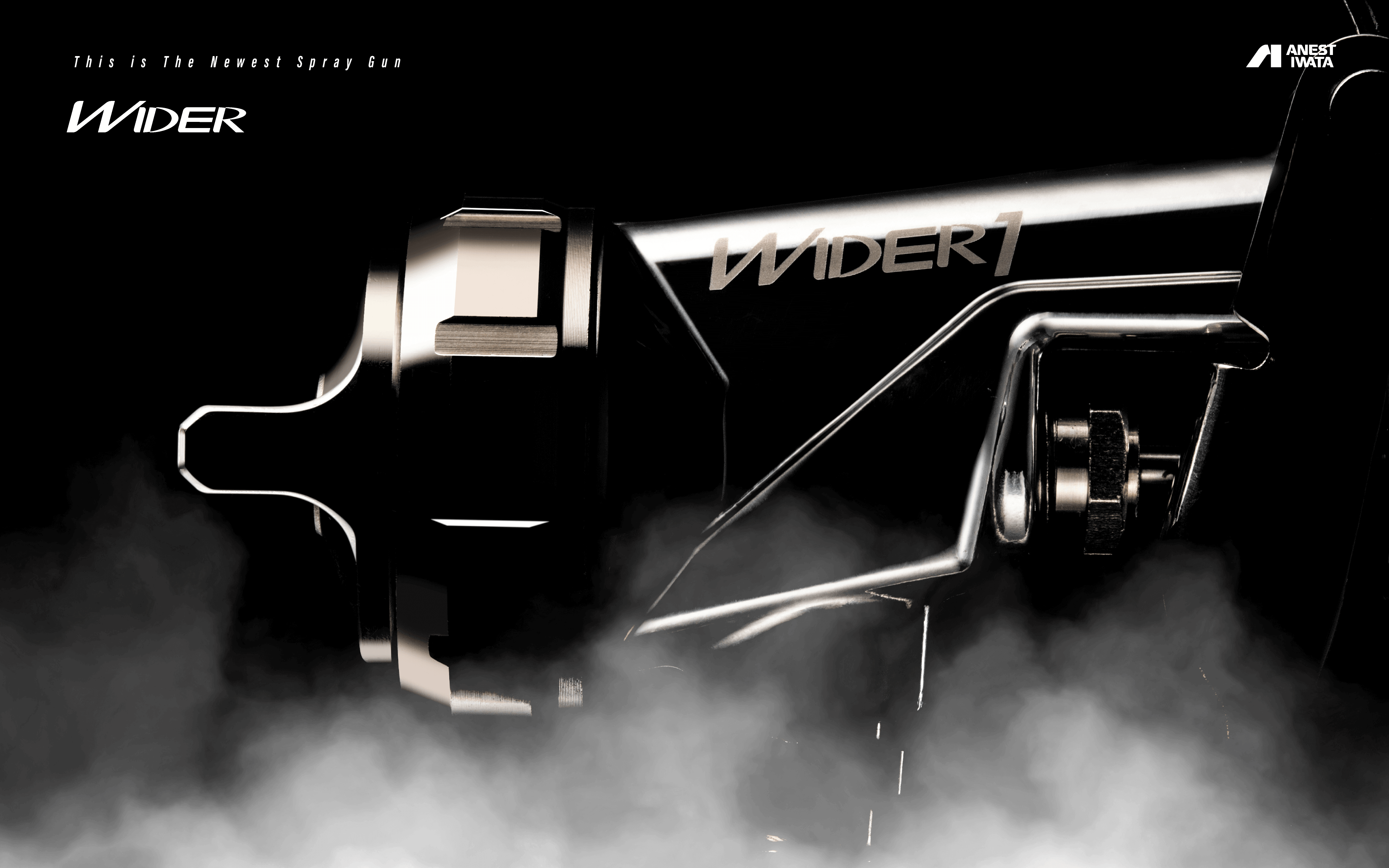

WIDER1 × WIDER2This is The Newest Spray Gun

新たなるスプレーガン、誕生。

NEW WIDER

確かな品質と安定性。
“W”から“WIDER”へ再び、
新モデル登場。

工業塗装製品において最も大切なこと、それは「品質と安定性」。
多様化する用途、進化する塗料、我々はこの変化に適応し最適なスプレーガンを生み出してきた。もう１度原点に立ち返り「更なる品質と安定性」を追求したモデル、「WIDER1、WIDER2」を開発。
W-101のデビューから14年、W-200のデビューから22年が経ち、世界中へ拡大した当社スプレーガン。そこで培った経験とノウハウをこの新モデル"WIDER"に注ぎ、完成しました。

FEATURE01
DESIGN

機能性を重視した
エルゴノミクスデザイン。

各所にエルゴノミクスデザインを施したうえで従来より5gの軽量化を実現。各種ツマミ類にはテーパーを設け溝を深くしているため、高いグリップ性により微調整がしやすくなっています。また、ニードル弁ばね後方に樹脂パーツを組み込むことでスムーズな塗料調整が可能となりました。さらにトリガーの先端形状をなだらかにすることで少量塗布時の操作性向上を図りました。

FEATURE02
MAINTENANCE

モデルチェンジにより
容易なメンテナンスが可能に。

新しいWIDERは、メンテナンスのしやすい設計となっています。キャップのネジピッチを1.0mmから1.5mmに変更したことにより、従来の半分の約1回転半で締め込みができ、さらにニードル弁の後端部へは、着脱が容易におこなえるような形状を施しました。そして、空気および塗料ニップルにネジのないストレート部を設けたことで、ジョイントの簡単な取り付けを実現しました。

FEATURE03
FEEL

リニアに反応する
パタン調節装置。

従来のパタン調節装置は、1回転で全パタン幅の約45%に達し、1.5回転では約80%、2回転で約100%とほぼ全開となっていました。新開発のパタン調節装置では、1回転では約35%、1.5回転でも約50%、2回転で約70%と、リニアに反応するように調整し、より直感的に操作しやすくなりました。

FEATURE04
REPEATABILITY

個体差の少ない
空気弁シートセット。

従来の空気弁シートセットでは、エア経路の開孔部の大きさが大と小の組み合わせになっていたため、ねじ込み時の位置関係（=個体差）により空気量に差が生じ、塗料噴出量やパタン幅に影響を与えてしまう可能性がありました。新しいWIDERではその構造を見直し、開孔部を大きく均一にすることで、ねじ込みによる個体差の少ない空気弁シートを実現しました。これより安定した塗装が可能となりました。

WIDER1【小形スプレーガン】

取扱説明書ダウンロード

SPEC

従来形式 形式 塗料
供給方式		 ノズル口径
Φ㎜		 吹付空気
圧力
MPa		 空気
使用量
L/min		 塗料
噴出量
ml/min		 パタン
開き
㎜		 微粒化
状態		 空気
キャップ
形式		 質量
g		 用途
W-101-082P WIDER1-08E2P 圧送 0.8 0.29 270 150 190 高微粒 E2P 290 自動車、木工/家具、金属、
プラスチック
W-101-102P WIDER1-10E2P 圧送 1.0 200 220
W-101-132P WIDER1-13E2P 圧送 1.3 0.24 220 200 210 木工/家具、金属、中粘度塗料
W-101-152P WIDER1-15E2P 圧送 1.5 250 240
W-101-101S WIDER1-10E1S 吸上 1.0 75 85 120 汎用微粒 E1 軽工業、ホビー
W-101-101G WIDER1-10E1G 重力 1.0 95 130
W-101-131S WIDER1-13K1S 吸上 1.3 145 150 155 汎用微粒 K1 自動車補修、木工/家具、金属、
プラスチック
W-101-131G WIDER1-13K1G 重力 1.3 160 170
W-101-132S WIDER1-13H2S 吸上 1.3 225 150 160 高微粒 H2
W-101-132G WIDER1-13H2G 重力 1.3 160 175
W-101-134S WIDER1-13H4S 吸上 1.3 0.2 210 140※ 180※ 高微粒 H4
W-101-134G WIDER1-13H4G 重力 1.3 155※ 205※
W-101-151S WIDER1-15K1S 吸上 1.5 0.24 145 175 170 汎用微粒 K1 木工/家具、金属
W-101-151G WIDER1-15K1G 重力 1.5 200 180
W-101-152S WIDER1-15H2S 吸上 1.5 225 170 175 高微粒 H2 自動車補修、木工/家具、金属
W-101-152G WIDER1-15H2G 重力 1.5 190 190
W-101-181S WIDER1-18N1S 吸上 1.8 170 210 170 汎用微粒 N1 木工/家具、金属
W-101-181G WIDER1-18N1G 重力 1.8 240 190

●全機種、吹付距離は200㎜。 ●塗料粘度20秒/NK- 2、※印は12秒/NK-2。 ●全機種、塗料ニップルG1/4 オス、空気ニップルG1/4 オス

WIDER2【大形スプレーガン】

取扱説明書ダウンロード

SPEC

従来形式 形式 塗料
供給方式		 ノズル口径
Φ㎜		 吹付空気
圧力
MPa		 空気
使用量
L/min		 塗料
噴出量
ml/min		 パタン
開き
㎜		 微粒化
状態		 空気
キャップ
形式		 質量
g		 用途
W-200-122P WIDER2-12G2P 圧送 1.2 0.29 500 500 400 高微粒 G2P 375 大物部品/車両、ライン塗装
W-200-151S WIDER2-15K1S 吸上 1.5 200 240 210 汎用微粒 K1 木工/家具、金属
W-200-151G WIDER2-15K1G 重力 1.5 270 220
W-200-152S WIDER2-15K2S 吸上 1.5 330 240 290 高微粒 K2 自動車補修、木工/家具、
プラスチック
W-200-152G WIDER2-15K2G 重力 1.5 270 320
W-200-182S WIDER2-18K2S 吸上 1.8 330 290 340 高微粒 K2
W-200-182G WIDER2-18K2G 重力 1.8 320 380
W-200-201S WIDER2-20R1S 吸上 2.0 260 350 260 汎用微粒 R1 金属、木工/家具、中粘度塗料
W-200-201G WIDER2-20R1G 重力 2.0 410 280
W-200-202S WIDER2-20R2S 吸上 2.0 360 350 290 高微粒 R2
W-200-202G WIDER2-20R2G 重力 2.0 410 320
W-200-251S WIDER2-25W1S 吸上 2.5 360 440 280 汎用微粒 W1 金属、木工/家具、鉄骨錆止め、
高粘度塗料
W-200-251G WIDER2-25W1G 重力 2.5 510 310

●全機種、吹付距離は250㎜。 ●塗料粘度20秒/NK- 2。 ●全機種、塗料ニップルG3/8 オス、空気ニップルG1/4 オス

HVLP WIDER1L・WIDER2L

低圧領域での
高塗着効率・最適霧化を実現。

塗料使用量とVOC(揮発性有機化合物)を削減させる事は塗装作業において大きな課題です。独自の専用空気キャップ、専用ノズル、スプレーガン本体機構により、低圧領域での高塗着効率と最適霧化を実現しています。
※塗料使用量は20～30％節約できます（当社比）。
塗料の飛散を少なくすることにより、スプレーブースのメンテナンス期間を延ばすとともに、塗装作業者への汚れを最小限に抑えることができるため、作業環境の改善に寄与します。

WIDER1L【小形スプレーガン】

SPEC

従来形式 形式 塗料
供給方式		 ノズル口径
Φ㎜		 吹付空気
圧力
MPa		 キャップ内
圧力
MPa		 空気
使用量
L/min		 塗料
噴出量
ml/min		 パタン
開き
㎜		 微粒化
状態		 空気
キャップ
形式		 質量
g		 備考
LPH-101-122P WIDER1L-12G2P 圧送式 1.2 0.34 0.069 530 350 270 高微粒 WIDER1L-G2 290 金属、木工、樹脂塗装
LPH-101-124LVS WIDER1L-2-12J2S 吸上式 1.2 0.1 0.049 200 60 170 WIDER1L-2-J2 木工・家具塗装、金属塗装
LPH-101-144LVS WIDER1L-2-14J2S 1.4 80 180
LPH-101-164LVS WIDER1L-2-16J2S 1.6 95 190
LPH-101-124LVG WIDER1L-2-12J2G 重力式 1.2 80 ※1 200 ※1 自動車補修、金属、木工、樹脂塗装
LPH-101-144LVG WIDER1L-2-14J2G 1.4 130 ※1 220 ※1
LPH-101-164LVG WIDER1L-2-16J2G 1.6 0.13 0.069 240 100 220

●全機種、吹付距離は200mm　●塗料粘度20秒/NK-2　●全機種、塗料ニップルG1/4 オス、空気ニップルG1/4 オス　　※1 塗料粘度12秒/NK-2

WIDER2L【大形スプレーガン】

SPEC

従来形式 形式 塗料
供給方式		 ノズル口径
Φ㎜		 吹付空気
圧力
MPa		 キャップ内
圧力
MPa		 空気
使用量
L/min		 塗料
噴出量
ml/min		 パタン
開き
㎜		 微粒化
状態		 空気
キャップ
形式		 質量
g		 備考
New Model WIDER2L-10G2P 圧送式 1.0 0.2 0.069 470 300 250 高微粒 WIDER2L-G2 375 大物部品・車両などの
ライン塗装
LPH-200-122P WIDER2L-12G2P 1.2 500 300
New Model WIDER2L-14G2P 1.4 500 300
WIDER2L-2-10G2P 1.0 430 130 280 WIDER2L-2-G2
WIDER2L-2-12G2P 1.2 150 300

●全機種、吹付距離は200mm　●塗料粘度20秒/NK-2　●全機種、塗料ニップルG3/8 オス、空気ニップルG1/4 オス

WIDER3

2022年4月発売。

W-300の誕生から20年。待望のフルモデルチェンジを行いました。新たに“WIDER3”に生まれ変わり、機能性とデザインを一新し、これまで以上に使いやすく、そして洗練されたデザインになりました。

WIDER3-point
WIDER3-size

WIDER3

SPEC

従来形式 形式 塗料
供給方式		 ノズル口径
Φ㎜		 形状 吹付空気
圧力
MPa		 塗料
噴出量
ml/min		 空気
使用量
L/min		 パタン
開き
㎜		 吹付距離
mm		 空気
キャップ
形式		 質量
g
W-300-101G WIDER3-10K1 重力 1.0 ストレート 0.25 120 145 130 200 WIDER1-K1 315
W-300-132G WIDER3-13H2 1.3 190 225 175 WIDER1-H2

●塗料粘度20秒／NK-2
●塗料ニップルG1/4 メス、空気ニップルG1/4 オス
●塗料カップは、PC-G600P-2（600mL）または、 PC-G400P-2（400mL）、PCG-2P-2（200mL）をご使用ください。

WIDER4

2021年4月発売。

W-400/LPH-400の誕生から23年。待望のフルモデルチェンジを行いました。新たに“WIDER4”と低圧の“WIDER4L”に生まれ変わり、機能性とデザインを一新し、これまで以上に使いやすく、そして洗練されたデザインになりました。

WIDER4-point

WIDER4

SPEC

従来形式 形式 塗料
供給方式		 ノズル口径
Φ㎜		 形状 吹付空気
圧力
MPa		 空気キャップ内
圧力
MPa		 塗料
噴出量
ml/min		 空気
使用量
L/min		 パタン
開き
㎜		 吹付距離
mm		 空気
キャップ
形式		 質量
g
W-400-122G WIDER4-12J2 重力 1.2 ストレート 0.20 - 140 280 230 250 WIDER4-J2 355
W-400-132G WIDER4-13J2 1.3 160 260
W-400-142G WIDER4-14J2 1.4 210 280
W-400-162G WIDER4-16J2 1.6 240 300
W-400-182G WIDER4-18N2 1.8 320 290 280 WIDER4-N2
W-400-251G WIDER4-25W1 2.5 0.29 555 360 380 WIDER2-W1
【低圧】LPH-400-134LV WIDER4L-V13J2 重力 1.3 Vスリット 0.11 0.07 110 270 280 200 WIDER4L-J2 355
【低圧】LPH-400-144LV WIDER4L-V14J2 1.4 130 290
【低圧】LPH-400-164LV WIDER4L-V16J2 1.6 150 300

●塗料粘度20秒／NK-2
●塗料ニップルG1/4 メス、空気ニップルG1/4 オス
●従来形式用塗料カップ「PCG-6P-M」は取りつきません。WS-400/LS-400用の「PC-G600P-2（600mL）／PC-G400P-2（400mL）」をご使用ください。
