塗装装置 フローコーター FL-S-Gシリーズ

フローコーター(カーテンコーター)は塗料をスリットからカーテン状に落下させ、その下にベルトコンベアで製品を通過させることにより塗装する平面塗装機です。塗装速度が速く厚塗りが出来、膜厚は均一です。平面状のものを連続して塗装することに適しています。主に石膏ボードなどの建材での平面塗装に広く使用されております。 塗料は循環しているので無駄が無く、経済性に優れています。 塗料ミストの飛散がなく、衛生的な作業環境が得られ作業者にも優しい塗装機です。

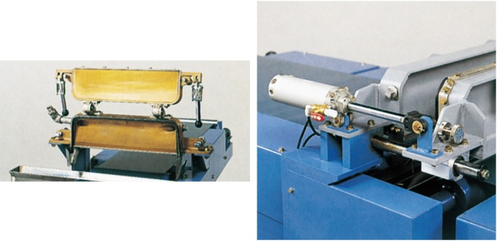

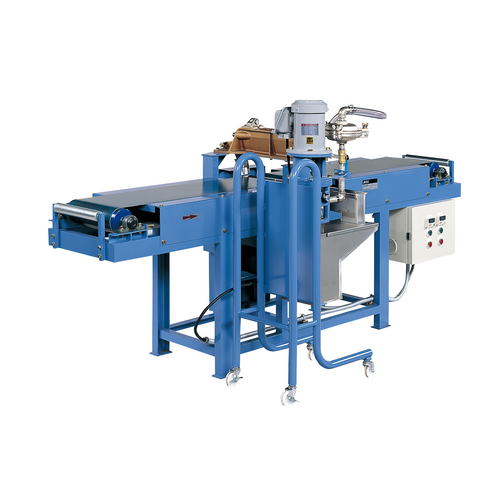

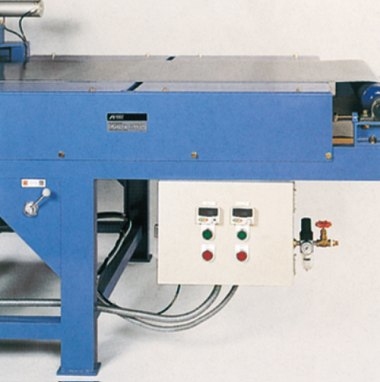

フローコーター FL-S-Gシリーズ画像
フローコーター FL-S-Gシリーズ画像
フローコーター FL-S-Gシリーズ画像
フローコーター FL-S-Gシリーズ画像
フローコーター FL-S-Gシリーズ画像
フローコーター FL-S-Gシリーズ画像

特長

・塗料の無駄がなく、経済性に優れた省資源塗装機です。
・仕上がりが均一で、美しい塗面が得られます。
・コンベヤスピード40~120m/minの、スピード塗装が出来ます。
・塗料ミストがなく、衛生的な作業環境が得られます。
・ダブルヘッドタイプは、2液性塗料の塗装もできます。
・取り扱いが簡単で、特別な塗装技術がいりません。

フローコーターの原理

フローコーターの原理
一定幅の薄いカーテン状(フィルム状)にした塗料を、上方から絶えず流れ落ちるようにし、その下をコンベヤで被塗装物をくぐらせて塗装します。
被塗装物に付かなかった塗料は全て回収され、ポンプで循環しますので、塗料の無駄がありません。

使用液の範囲

●各種塗料●接着剤●ストリップ剤●感光剤●印刷処理液・染料●その他

こんなところにつかわれています。

・襖材 ・家具 ・仏壇
・棚板 ・卓球台 ・フローリング
・化粧パネル ・外壁材 ・各種建材
・鋼板 ・鏡 ・皮革 ・スキー板 ・メジャー
・車バックミラー ・プリント基板 ・ガスケット
・タイヤエアーチューブ ・防水シート ・防振ゴム

仕様

形式 【ヘッド】 ヘッド型式 【ヘッド】 カーテン全幅 [mm] 【ヘッド】 有効塗布幅 [mm] 【ヘッド】 材質 【ヘッド】 開閉方式 【ヘッド】 上下距離調整 【エッジ】 調整範囲 [mm] 【エッジ】 材質 【ポンプ】 駆動モータ [kW] 【ポンプ】 回転数表示 【ポンプ】 モータ構造 【ポンプ】 モータ伝導方式 【ポンプ】 吐出量(清水) [L/min] 【ポンプ】 塗料容器 [L] 【ポンプ】 構造 【ポンプ】 塗料フィルターチャンバー [♯] 【ポンプ】 塗料バイパス回路 【ポンプ】 塗料ホース [Φmm] 【コンベヤ】 駆動モータ 【コンベヤ】 速度表示 【コンベヤ】 速度範囲 [m/min] 【コンベヤ】 モータ構造 【コンベヤ】 エンドレスベルト [mm] 【コンベヤ】 軸受間隔 [mm] 【コンベヤ】テンション 電装 制御盤 配線材 塗色 機体 塗色 制御盤 その他 機体寸法 [mm] その他 コンベヤ高さ [mm] 質量 [kg]
FL-S3G シングルヘッド 450 300 青銅鋳物(砲金) 上下ヒンジ 100,150,200 0~1.0 SUS 0.75/4極 インバータによるHz数値表示 安全増防爆形 モータ直結 25 10 セントリフィーガル式 ♯30、♯40、各1枚 19×650/軟質ビニール 0.75/4極 インバータによる Hz直読表示 40~120 全閉外扇形 幅300㎜、ポリウレタン 180 テークアップ式 -- キャプタイヤコード:プリカ配線 -- -- -- -- --
FL-S6G シングルヘッド 720 600 鋼材にフッ素コーティング エアーシリンダーいよる水平駆動 100,150,200 0~1.0 SUS 0.75/2極 インバータによるHz数値表示 安全増防爆形 モータ直結 85 20 セントリフィーガル式 #30・#40 φ25×1400mm、酢酸塩ビ 0.75KW/4極 インバータによるHz直読表示 40~120m/min 全閉外扇形 幅600mm、ポリウレタン 230 テークアップ式 ポンプ、コンベヤ:押釦ON/OFF キャブタイヤコード、プリカ配線 -- -- -- -- 620
FL-S12G シングルヘッド 1320 1200 鋼材にフッ素コーティング エアーシリンダーいよる水平駆動 100,150,200 0~1.0 SUS 0.75/2極 インバータによるHz数値表示 安全増防爆形 モータ直結形 85 40 セントリフィーガル式 ♯30・♯40、各1枚 φ25×1400mm、酢酸塩ビ 1.5kW/4極 インバータによるHz直読表示 40~120m/min 全閉外扇形 幅1200mm、ポリウレタン 230 テークアップ式 ポンプ、コンベヤ:押釦ON/OFF キャブタイヤコード、プリカ配線 -- -- -- -- 920
