塗装ブース/局所排気装置 BB-Hシリーズ

バッフルブース(乾式局所排気装置)です。 水を使用しないバッフルブースは、塗料ミストを直接フィルタに衝突させて捕集します。 フィルタは2段構造になっており、1次フィルタにはV型バッフル板(特許登録済)を採用し、捕集効率を高めた構造により塗料ミストのほとんどはここで捕集されます。 ※さらに表面には捕集効率を高めるため特殊加工を施しています。 2次フィルタでは、V型バッフル板に付着しなかった塗料ミストのろ過捕集をおこないます。

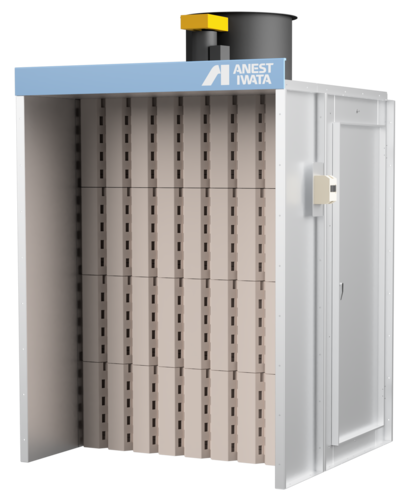

BB-Hシリーズ画像
BB-Hシリーズ画像

特長

新開発V型バッフル板(1次フィルター)と専用取付板によりメンテナンス性が向上
  新開発の新形バッフル板と専用取付板(共に特許出願中)を採用。
  バッフル板の使用枚数を約半分に削減、また取付板が塗料で汚れにくくなったため、交換が容易になりました。
全形式、開口部の全面から吸込むことにより吸込み性能が向上
  拡大フードにより0.5m間口幅を広げていた機種も、開口部の全面から吸込むことにより、均一な吸込み性能が
  得られるようになりました。
左右どちらでも取付可能な大形清掃点検扉を採用
  従来より開口寸法が大きい清掃点検扉を採用。清掃時のブース内部への出入りがしやすくなりました。
ファンガードセットを標準装備
  ブース内部メンテナンス時の安全確保のためのファンガードセットを標準装備しました。
より使いやすくするためのオプションを追加
省エネルギー対応
  高効率モータ(IE3)搭載により弊社製品の従来対比平均10%の省エネルギー化を実現(機種によって異なります)
捕集原理
  V型バッフル板は、スプレーされた塗装ミストを衝突させ、捕集する1次フィルターの役目をしています。
  V型バッフル板の表面には捕集効率を高めるための特殊加工を施し、バッフル板内の構造により、塗料ミストの
  ほとんどがここで捕集されます。
  2次フィルターでは、バッフル板に付着しなかったわずかな塗料ミストをろ過捕集します。

用途

・塗料ミスト飛散抑制
・排水処理や配管のしずらい場所に

仕様

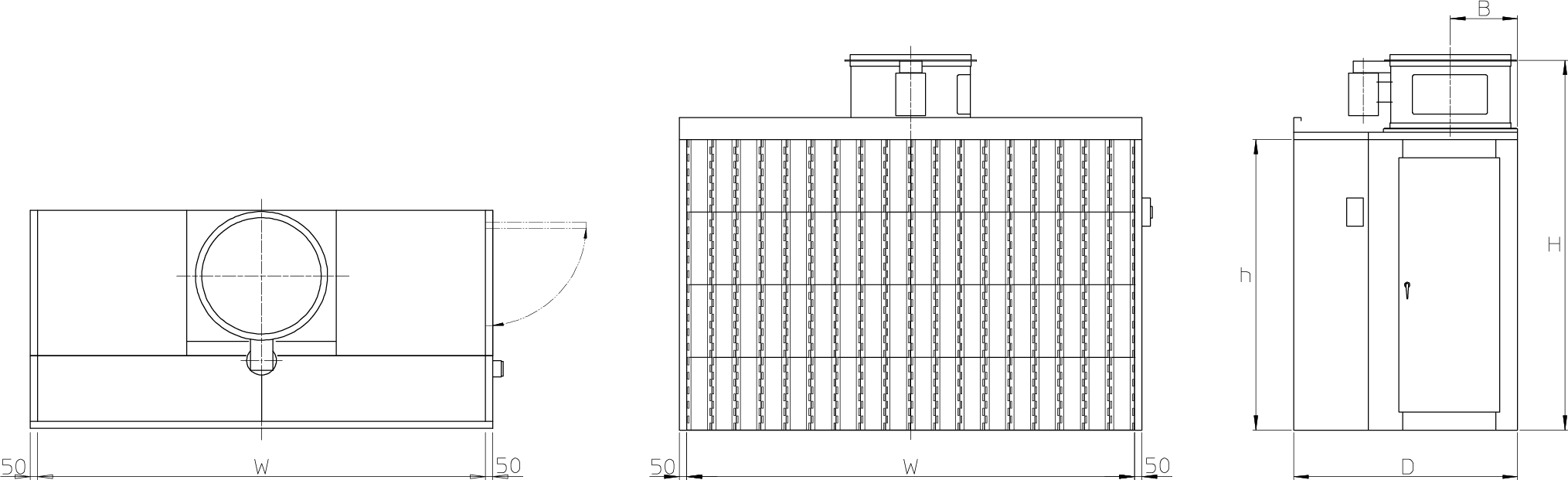

形式 本体寸法 間口(W) [mm] 本体寸法 奥行(D) [mm] 本体寸法 天井高さ(h) [mm] 本体寸法 全高(H) [mm] 捕集効率 メラミン塗料 捕集効率 ラッカープライマ塗料 捕集効率 アクリルウレタン塗料 捕集効率 フタル酸系アクリル塗料 騒音(装置前面) [dB(A)] 平均風速 [m/s] 排気ファン モータ出力 [kW] 一次側電源 相 一次側電源 [V] 周波数 [Hz] 仕様書
BB-10H-M5 1000 1500 2000 2475 96 92 88 90 80 0.65 0.75 三相 200 50 PDF (248KB)
BB-15H-M5 1500 1500 2000 2475 96 92 88 90 76 0.65 0.75 三相 200 50 PDF (249KB)
BB-20H-M5 2000 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 50 PDF (255KB)
BB-25H-M5 2500 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 50 PDF (251KB)
BB-30H-M5 3000 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 50 PDF (249KB)
BB-35H-M5 3500 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 50 PDF (252KB)
BB-40H-M5 4000 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 50 PDF (253KB)
BB-45H-M5 4500 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 50 PDF (253KB)
BB-10H-M6 1000 1500 2000 2475 96 92 88 90 80 0.65 0.75 三相 200 60 PDF (248KB)
BB-15H-M6 1500 1500 2000 2475 96 92 88 90 76 0.65 0.75 三相 200 60 PDF (249KB)
BB-20H-M6 2000 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 60 PDF (255KB)
BB-25H-M6 2500 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 60 PDF (251KB)
BB-30H-M6 3000 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 60 PDF (249KB)
BB-35H-M6 3500 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 60 PDF (252KB)
BB-40H-M6 4000 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 60 PDF (253KB)
BB-45H-M6 4500 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 60 PDF (253KB)
