塗装ブース/局所排気装置 BBL-Hシリーズ LED照明取付仕様

BBバッフルブースにLED照明をフード部の天井に取付した仕様です。 設置場所の作業環境が暗い場合には、LED照明の取り付けが可能です。

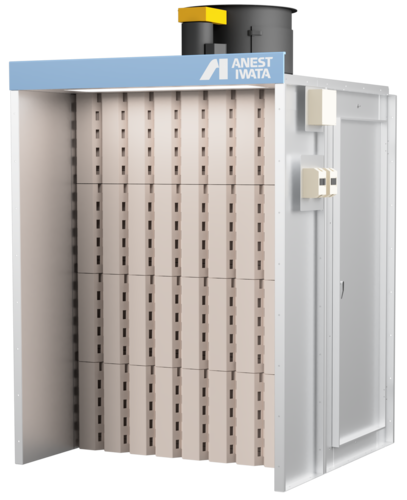

BBL-Hシリーズ LED照明取付仕様画像
BBL-Hシリーズ LED照明取付仕様画像

仕様

形式 本体寸法 間口(W) [mm] 本体寸法 奥行(D) [mm] 本体寸法 天井高さ(h) [mm] 本体寸法 全高(H) [mm] 捕集効率 メラミン塗料 捕集効率 ラッカープライマ塗料 捕集効率 アクリルウレタン塗料 捕集効率 フタル酸系アクリル塗料 騒音(装置前面) [dB(A)] 平均風速 [m/s] 排気ファン モータ出力 [kW] 一次側電源 相 一次側電源 [V] 周波数 [Hz] 仕様書
BBL-15H-M5 1500 1500 2000 2475 96 92 88 90 76 0.65 0.75 三相 200 50 PDF (1,032KB)
BBL-20H-M5 2000 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 50 PDF (1,037KB)
BBL-25H-M5 2500 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 50 PDF (1,032KB)
BBL-30H-M5 3000 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 50 PDF (1,030KB)
BBL-35H-M5 3500 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 50 PDF (1,034KB)
BBL-40H-M5 4000 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 50 PDF (1,037KB)
BBL-45H-M5 4500 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 50 PDF (1,037KB)
BBL-15H-M6 1500 1500 2000 2475 96 92 88 90 76 0.65 0.75 三相 200 60 PDF (1,032KB)
BBL-20H-M6 2000 1500 2000 2475 96 92 88 90 82 0.65 1.5 三相 200 60 PDF (1,037KB)
BBL-25H-M6 3000 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 60 PDF (1,032KB)
BBL-30H-M6 3500 1500 2000 2545 96 92 88 90 79 0.65 2.2 三相 200 60 PDF (1,030KB)
BBL-35H-M6 4000 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 60 PDF (1,034KB)
BBL-40H-M6 4500 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 60 PDF (1,037KB)
BBL-45H-M6 4500 1500 2000 2545 96 92 88 90 84 0.65 3.7 三相 200 60 PDF (1,037KB)
