塗装ブース/局所排気装置 自動給水システム PLW-5シリーズ

水中に差し込んだ水量検知パイプから微量の空気を放出します。その微量の空気を押し出す圧力と、水位による水圧の変化を高感度センサーで読み取り、水圧が下がることで給水を行い、水位を一定範囲に維持するシステムです。

自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像
自動給水システム PLW-5シリーズ画像

特長

・水位管理の手間から解放されます。
・水位一定によりブースの性能が維持されます。
・各種塗装ブースへの取り付けが可能です。
・補助水槽不要 省スペースです。
・水位の上下限を検知し給水バルブのON/OFFを制御します。

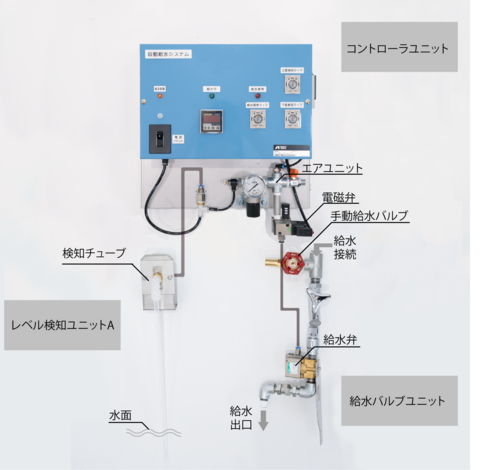

エア式自動給水システムの概要

エア式自動給水システムとは、
水中に差し込んだ検知パイプから微量空気を気泡として押出す時に、水位(差し込み深さ)に比例した押出し圧力が必要となり、
この圧力(背圧)を高感度センサーで検知して、水位に応じて給水用の空圧バルブを作動させ給水する事で、塗装ブースの水位を一定範囲に維持するシステムです。
水位の上下限を検知し給水バルブのON/OFFを制御します。
取付により、水位一定によりブースの性能が維持されて、水位管理の手間を省くことが可能です。

各種塗装ブースへの取り付けが可能ができ、補助水槽不要 省スペースなタイプになっています。

仕様

形式 電源 [V] 電気仕様 空気圧 [MPa] 空気使用量 [L/min]
PLW-505 AC200V 普通仕様 0.4~1MPa 5L/min以下
