塗装ブース/局所排気装置 VB-Fシリーズ

ベンチュリーブース(湿式局所排気装置)です。 水ポンプを使用しない湿式の塗装ブースで、排気ファンの力で水を吸い上げ、後方にある渦巻室で水膜を生成します。 そこに塗料ミスト引き込みむことで効率よく塗料ミストを補修します。 ※補修した塗料ミスト(スラッジ)と水は水中ダクトより正面側に戻るため、メンテナンス時に回収をおこないます。

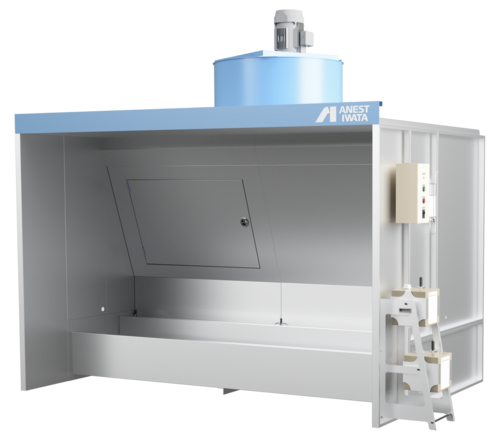

VB-Fシリーズ画像
VB-Fシリーズ画像

特長

塗料ミストの屋外飛散抑制、および設置環境の条件が厳しい地域に、
すぐれた捕集効率を発揮します。

用途

・塗料ミスト飛散抑制

その他付属品

・スラッジキラー(SK-510・520各1箱 )
・スイングラック(スラッジキラー専用注ぎ台)
・計量カップ2個
・ph試験紙1巻

仕様

形式 本体寸法 間口(W) [mm] 本体寸法 奥行(D) [mm] 本体寸法 天井高さ(h) [mm] 本体寸法 全高(H) [mm] 捕集効率 メラミン塗料 捕集効率 ラッカープライマ塗料 捕集効率 アクリルウレタン塗料 捕集効率 フタル酸系アクリル塗料 騒音(装置前面) [dB(A)] 平均風速 [m/s] 排気ファン モータ出力 [kW] 一次側電源 相 一次側電源 [V] 周波数 [Hz] 仕様書
VB-15F-M5 1500 2000 2000 2912 97 96 93 95 80 0.6 3.7 三相 200 50 PDF (915KB)
VB-20F-M5 2000 2000 2000 2965 97 96 93 95 80 0.6 3.7 三相 200 50 PDF (915KB)
VB-25F-M5 2500 2000 2000 3008 97 96 93 95 81 0.6 5.5 三相 200 50 PDF (915KB)
VB-30F-M5 3000 2000 2000 3008 97 96 93 95 82 0.6 5.5 三相 200 50 PDF (915KB)
VB-35F-M5 3500 2000 2000 3100 97 96 93 95 83 0.6 7.5 三相 200 50 PDF (915KB)
VB-40F-M5 4000 2000 2000 3136 97 96 93 95 84 0.6 11 三相 200 50 PDF (912KB)
VB-50F-M5 5000 2000 2000 3200 97 96 93 95 85 0.6 11 三相 200 50 PDF (916KB)
VB-15F-M6 1500 2000 2000 2912 97 96 93 95 80 0.6 3.7 三相 200 60 PDF (915KB)
VB-20F-M6 2000 2000 2000 2912 97 96 93 95 80 0.6 3.7 三相 200 60 PDF (915KB)
VB-25F-M6 2500 2000 2000 2952 97 96 93 95 81 0.6 5.5 三相 200 60 PDF (915KB)
VB-30F-M6 3000 2000 2000 3008 97 96 93 95 82 0.6 5.5 三相 200 60 PDF (915KB)
VB-35F-M6 3500 2000 2000 3046 97 96 93 95 83 0.6 7.5 三相 200 60 PDF (918KB)
VB-40F-M6 4000 2000 2000 3079 97 96 93 95 84 0.6 11 三相 200 60 PDF (912KB)
VB-50F-M6 5000 2000 2000 3136 97 96 93 95 85 0.6 11 三相 200 60 PDF (913KB)

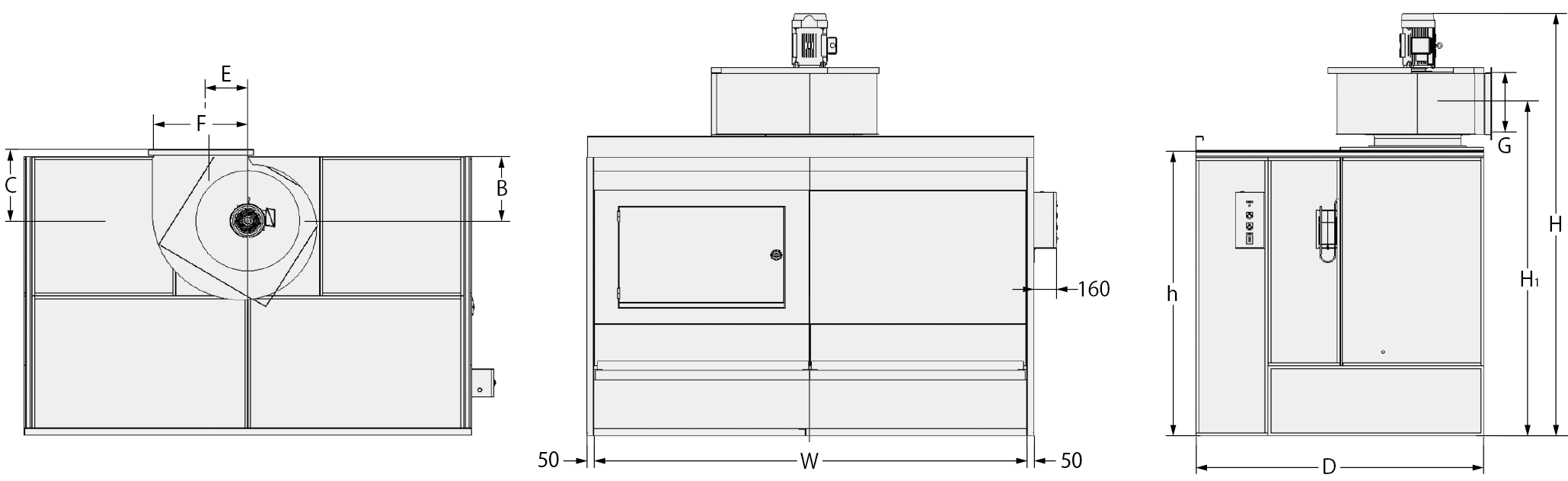

寸法図

booth_size01
