塗装ブース/局所排気装置 VBC-Fシリーズ エアーバランスブース

VBベンチュリーブースに給気装置を取付し、排気と給気を一体構造にした仕様です。 塗装室で給気が足りていない場合、塗装ブースの性能を充分に発揮できていない場合があります。 給気が足りていないと塗装ブースの性能を発揮できないだけでなく、塗装室が負圧になることで外からのゴミブツを常時持ち込んでしまいます。 塗装室をクリーンな状態に保つために給気装置は必要になります。 他にも、一様な気流が流れていますので、塗装ブースをアシストし、安定した吸込みが提供され、スプレーミストの吹き戻りの改善にもおすすめです。

VBC-Fシリーズ エアーバランスブース画像
VBC-Fシリーズ エアーバランスブース画像

特長

給気チャンバフィルタ面積を充分確保し、給排気吐出速度を1.0~1.5m/sと“やわらかな風”を求めました。
給気チャンバフィルタを床面より交換可能とし、メンテナンス性の向上を図りました。
給気チャンバ部をブース本体より500mm張り出させ、床設置面積の省スペース化を図りました。
省エネルギー対応
・高効率モータ(IE3)搭載により弊社製品の従来対比平均5%の省エネルギー化を実現(機種によって異なります)
オプション仕様
低騒音形シロッコファン仕様
風量調整インバータ仕様

その他付属品

・スラッジキラー(SK-510・520各1箱 )
・スイングラック(スラッジキラー専用注ぎ台)
・計量カップ2個
・ph試験紙1巻

仕様

形式 本体寸法 間口(W) [mm] 本体寸法 奥行(D) [mm] 本体寸法 天井高さ(h) [mm] 本体寸法 全高(H) [mm] 捕集効率 メラミン塗料 捕集効率 ラッカープライマ塗料 捕集効率 アクリルウレタン塗料 捕集効率 フタル酸系アクリル塗料 騒音(装置前面) [dB(A)] 平均風速 [m/s] 排気ファン モータ出力 [kW] 一次側電源 相 一次側電源 [V] 周波数 [Hz] 仕様書
VBC-15F-M5 1500 2000 2000 3150 97 96 93 95 80 0.6 3.7 三相 200 50 PDF (1,227KB)
VBC-15F-M6 1500 2000 2000 3150 97 96 93 95 80 0.6 3.7 三相 200 60 PDF (1,227KB)
VBC-20F-M5 2000 2000 2000 3150 97 96 93 95 80 0.6 3.7 三相 200 50 PDF (1,222KB)
VBC-20F-M6 2000 2000 2000 3150 97 96 93 95 80 0.6 3.7 三相 200 60 PDF (1,221KB)
VBC-25F-M5 2500 2000 2000 3150 97 96 93 95 81 0.6 5.5 三相 200 50 PDF (965KB)
VBC-25F-M6 2500 2000 2000 3150 97 96 93 95 81 0.6 5.5 三相 200 60 PDF (964KB)
VBC-30F-M5 3000 2000 2000 3150 97 96 93 95 82 0.6 5.5 三相 200 50 PDF (963KB)
VBC-30F-M6 3000 2000 2000 3150 97 96 93 95 82 0.6 5.5 三相 200 60 PDF (963KB)
VBC-35F-M5 3500 2000 2000 3400 97 96 93 95 83 0.6 7.5 三相 200 50 PDF (1,215KB)
VBC-35F-M6 3500 2000 2000 3400 97 96 93 95 83 0.6 7.5 三相 200 60 PDF (1,218KB)
VBC-40F-M5 4000 2000 2000 3400 97 96 93 95 84 0.6 11 三相 200 50 PDF (1,216KB)
VBC-40F-M6 4000 2000 2000 3400 97 96 93 95 84 0.6 11 三相 200 60 PDF (1,215KB)
VBC-50F-M5 5000 2000 2000 3400 97 96 93 95 85 0.6 11 三相 200 50 PDF (1,217KB)
VBC-50F-M6 5000 2000 2000 3400 97 96 93 95 85 0.6 11 三相 200 60 PDF (1,211KB)

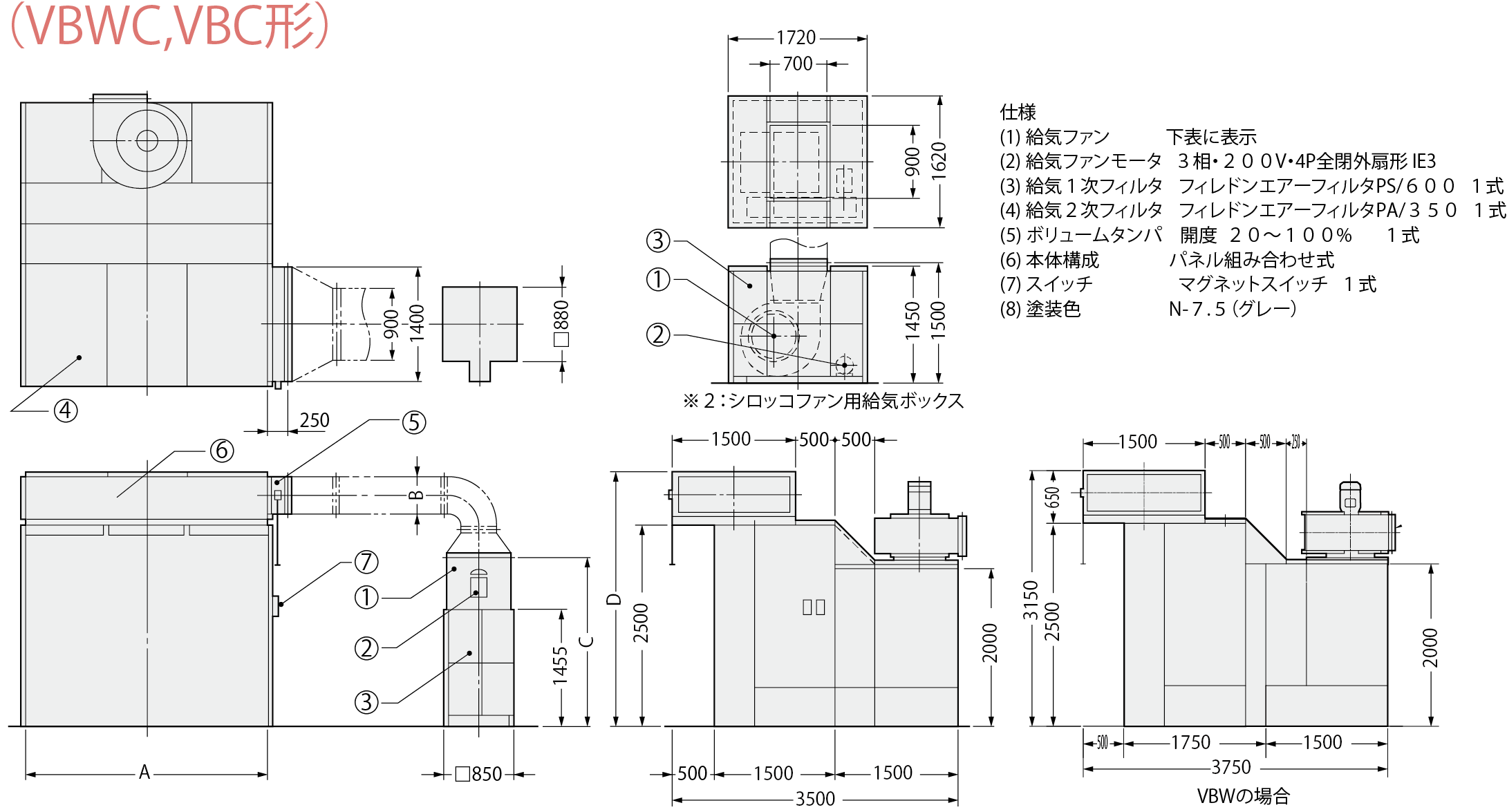

balance_booth_01
