塗装ブース/局所排気装置 VBL-Fシリーズ LED照明取付仕様

ベンチュリ―ブースのLED照明をフード部の天井に取付した仕様です。 現場環境が暗く改善したい方には、LED照明取付仕様を推奨します。

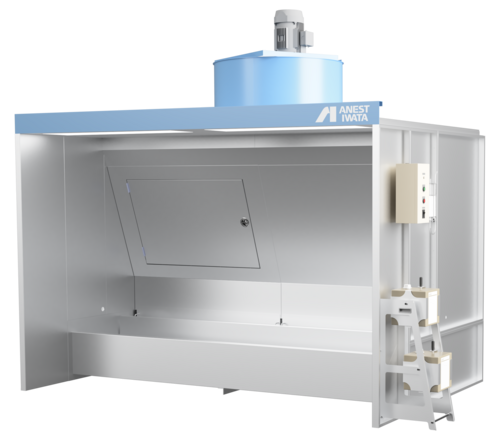

VBL-Fシリーズ LED照明取付仕様画像
VBL-Fシリーズ LED照明取付仕様画像

特長

標準型のベンチュリ―ブースにLED照明を取り付けたものです。

その他付属品

・スラッジキラー(SK-510・520各1箱 )
・スイングラック(スラッジキラー専用注ぎ台)
・計量カップ2個
・ph試験紙1巻

仕様

形式 本体寸法 間口(W) [mm] 本体寸法 奥行(D) [mm] 本体寸法 天井高さ(h) [mm] 本体寸法 全高(H) [mm] 捕集効率 メラミン塗料 捕集効率 ラッカープライマ塗料 捕集効率 アクリルウレタン塗料 捕集効率 フタル酸系アクリル塗料 騒音(装置前面) [dB(A)] 平均風速 [m/s] 排気ファン モータ出力 [kW] 一次側電源 相 一次側電源 [V] 周波数 [Hz] 仕様書
VBL-15F-M5 1500 2000 2000 2912 97 96 93 95 80 0.6 3.7 三相 200 50 PDF (918KB)
VBL-20F-M5 2000 2000 2000 2965 97 96 93 95 80 0.6 3.7 三相 200 50 PDF (918KB)
VBL-25F-M5 2500 2000 2000 3008 97 96 93 95 81 0.6 5.5 三相 200 50 PDF (917KB)
VBL-30F-M5 3000 2000 2000 3008 97 96 93 95 82 0.6 5.5 三相 200 50 PDF (917KB)
VBL-35F-M5 3500 2000 2000 3100 97 96 93 95 83 0.6 7.5 三相 200 50 PDF (916KB)
VBL-40F-M5 4000 2000 2000 3136 97 96 93 95 84 0.6 11 三相 200 50 PDF (915KB)
VBL-50F-M5 5000 2000 2000 3200 97 96 93 95 85 0.6 11 三相 200 50 PDF (916KB)
VBL-15F-M6 1500 2000 2000 2912 97 96 93 95 80 0.6 3.7 三相 200 60 PDF (918KB)
VBL-20F-M6 2000 2000 2000 2912 97 96 93 95 80 0.6 3.7 三相 200 60 PDF (917KB)
VBL-25F-M6 2500 2000 2000 2952 97 96 93 95 81 0.6 5.5 三相 200 60 PDF (917KB)
VBL-30F-M6 3000 2000 2000 3008 97 96 93 95 82 0.6 5.5 三相 200 60 PDF (917KB)
VBL-35F-M6 3500 2000 2000 3046 97 96 93 95 83 0.6 7.5 三相 200 60 PDF (917KB)
VBL-40F-M6 4000 2000 2000 3079 97 96 93 95 84 0.6 11 三相 200 60 PDF (914KB)
VBL-50F-M6 5000 2000 2000 3136 97 96 93 95 85 0.6 11 三相 200 60 PDF (916KB)
