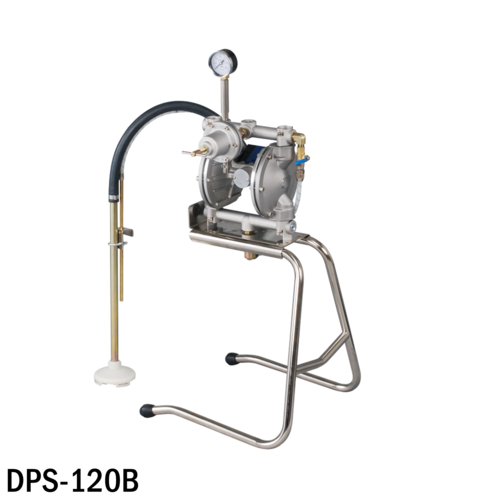

供給機器 中形ダイアフラムペイントポンプ DPS-120Bシリーズ
特長
塗料吐出量が最大で30L、多ガン取りにも対応出来ます。
塗料通路径が拡大したことで、内部の洗浄も楽に行え、高粘度塗料の使用も可能。
ハンドスプレーの圧送用のほか、レシプロケーター、自動塗装機、塗装ロボットへの塗料圧送用に活躍します。
多ガン取も可能です。
仕様
| 形式 | 旧モデル | ポンプ本体接液部材質 | 30サイクル/min時の吐出量 [L/min] | 最大吐出量 [L/min] | 空気圧力使用範囲 [MPa] | 塗料減圧弁 形式 | 塗料減圧弁接液部材質 | 塗料減圧弁 塗料圧力調整範囲 [MPa] | 塗料減圧弁 最大流量 [L/min] | 使用可能粘度(目安値) [mPa・s] | 使用温度範囲 [℃] | エア供給口 | 塗料/液剤吐出口 | 塗料/液剤吸込口フィルター | 1サイクルあたりの吐出量 [mL/サイクル] | オプション 塗料中間フィルター | オプション 塗料撹拌機 | オプション 2本取りキット | 全長×全幅×全高 [mm] | 質量 [kg] | 所要圧縮機 [kW] | 付属品 | 備考 | 騒音値 [dB] | 使用周囲温度 [℃] | 使用流体温度 [℃] | 最高使用圧力 [MPa] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DPS-120B | -- | アルミニウム | 4.5 | 30 | 0.15～0.7 | PR-5B | アルミニウム | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5~40 | G1/4Bオス | G1/4Bオス | 50 | 150 | TF-7 100メッシュ | ⁻ | PR-5B-S1 | 356×269×491 | 6 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-120BN | -- | ステンレス | 4.5 | 30 | 0.15～0.7 | PR-5BN | ステンレス | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | ⁻ | ⁻ | PR-5BN-S1 | 356×269×491 | 10 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-1204B | -- | アルミニウム | 4.5 | 30 | 0.15～0.7 | PR-5B | アルミニウム | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | TF-7 100メッシュ | ー | PR-5B-S1 | 356×269×491 | 6 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-1204BN | -- | ステンレス | 4.5 | 30 | 0.15～0.7 | PR-5BN | ステンレス | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | ⁻ | ー | PR-5BN-S1 | 356×269×491 | 10 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-120LB | -- | アルミニウム | 4.5 | 30 | 0.15～0.7 | PR₋5B | アルミニウム | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | TF-7 100メッシュ | AMM-721B | PR₋5B₋S1 | 390×260×823 | 18 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-120LBN | -- | ステンレス | 4.5 | 30 | 0.15～0.7 | PR₋5BN | ステンレス | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | ⁻ | AMM-721B | PR-5BN-S1 | 390×260×823 | 22 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-120LPB | -- | アルミニウム | 4.5 | 30 | 0.15～0.7 | PR-5B | アルミニウム | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | TF-7 100メッシュ | AMM-721B | PR₋5B₋S1 | 410×300×823 | 19 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-120LPBN | -- | ステンレス | 4.5 | 30 | 0.15～0.7 | PR-5BN | ステンレス | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | ⁻ | AMM-721B | PR-5BN-S1 | 410×300×823 | 23 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-1202B | -- | アルミニウム | 4.5 | 30 | 0.15～0.7 | PR-5B | アルミニウム | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | TF-7 100メッシュ | AMM-721B | PR-5BN-S1 | 307×325×729 | 7 | 0.4～0.75 | -- | -- | 70 | 5～40 | -- | 0.7 |
| DPS-1202BN | -- | ステンレス | 4.5 | 30 | 0.15～0.7 | PR-5BN | ステンレス | 0～0.6 | 2.0 | 300以下(100秒/NK-2以下) | 5～40 | G1/4Bオス | G1/4Bオス | 50 | 150 | ⁻ | AMM-721B | PR-5BN-S1 | 307×325×729 | 11 | 0.4～0.75 | -- | -- | 66 | 5～40 | -- | 0.7 |
