乾燥炉の関連機器
乾燥炉の関連機器についてご紹介いたします。
使用状況に合わせたものをご提案いたしますので、お気軽にご相談ください。
バーナー（ガス式乾燥炉の場合）
熱源がガスの場合は、バーナーを使用します。

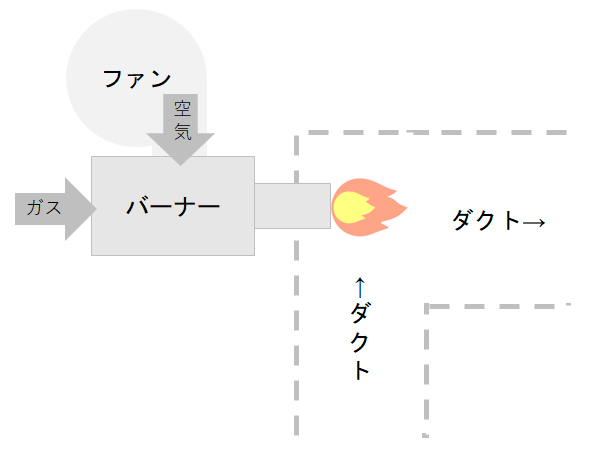

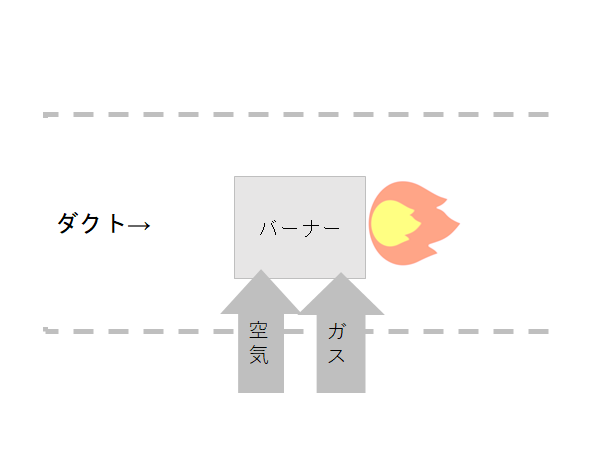

バーナーの中でもダクトタイプ・ガンタイプの2種類を採用しております。
乾燥炉の規模や求める品質によって最適なタイプをご提案します。
| ダクトタイプ | ガンタイプ | |
|---|---|---|
 |
 |
|
| 特徴 | 循環ダクトの中に設置し循環空気を温め、大型炉で効率的な熱供給が可能 | 燃料を燃焼室に噴射するため調整が容易で、小型～中型炉で高い燃焼効率が得られる |
| 温度調整幅（ターンダウン） | 広い | 狭い |
| 発熱量（kcal/hr） | 100,000~1,200,000 | 50,000~600,000 |
| イニシャルコスト | 高い | 安い |
| サイズ | 大きい | 小さい |
温度制御
乾燥炉を適切な温度に保つには、温度制御が必要です。
温度制御の方法には、位置比例／時間比例／ON-OFFの3種類ございます。
求める精度とコストを加味して選定します。
| 位置比例制御 | 時間比例制御 | ON-OFF制御 | |
|---|---|---|---|
| 温度調整の方法 | バルブの開度による | 一定時間でON/OFFを繰り返す 炉内温度が高い時：OFFの時間が長い 炉内温度が低い時：ONの時間が長い |
設定温度を境にON/OFF 設定温度を上回った時：OFF 設定温度を下回った時：ON |
| ｘｘコスト | 高い | 安い |
安全機器
乾燥炉を安全にご利用いただくために、アネスト岩田では以下の安全機器をお付けしております。
安全機器の中には、法律で設置が定められているものもございます。
| 対象 | 目的 | 仕組み | |
|---|---|---|---|
| 高温検知器（温度制限器） | 当社すべての乾燥炉 | 温度調節計とは別に設けることで安全性を高める | 乾燥炉内が設定温度を超えた場合に警報を発し、必要に応じて自動的に熱源を遮断 |
| 地震検知器 | ガス式乾燥炉 | 地震による火災、爆発、漏電などを防止 | 一定の値を超える振動を検出すると警報を発し、機器を自動的に停止 |
| 圧力スイッチ（風圧、ガス高低） | 当社すべての乾燥炉 | 風圧スイッチ 空焚き防止 ガス高低圧スイッチ ガス漏れによる火災のリスクを低減 |
風圧スイッチ 炉内の循環気流が適切に維持されているかを監視し、異常を検知すると警報を発して乾燥炉の運転を停止させる ガス高低圧スイッチ ガス供給が適切に維持されているかを監視し、必要に応じてガス供給を停止させる |
| ガス漏れ検知器 | ガス式乾燥炉 | ガス漏れによる火災のリスクを低減 | ガス漏れが検出された場合に警報を発し、ガス供給や機器の運転を停止させる 吸引式と拡散式がある |
| 炎検知器 バーナーコントローラ |
ガス式乾燥炉 | 燃焼が正常に行われているか確認する | 炎検知器 バーナーが点火し燃焼していることを監視（ウルトラビジョンかフレームロッドを使用） バーナーコントローラ 炎検知器の信号により、バーナーの安全な燃焼を制御し、異常があった場合はバーナーの運転を停止させる |

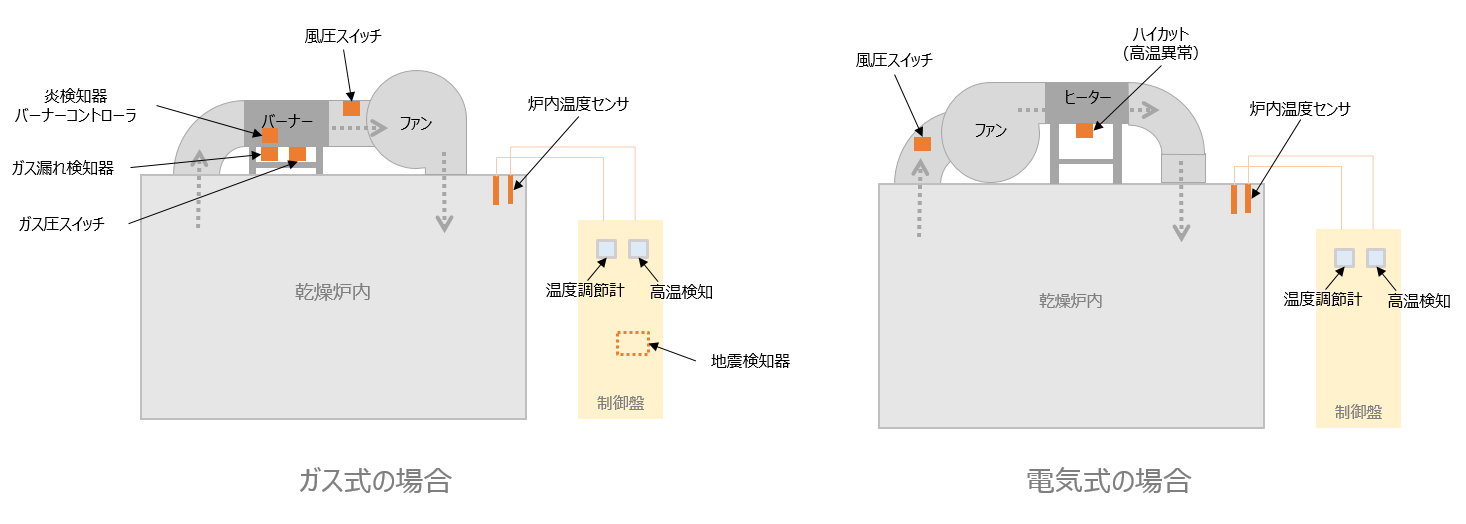

＜安全機器の設置位置＞
