点検前の基本確認：ブースの設置環境＆ダクト形状（乾式・湿式共通）
点検の前に、ご使用のブースが正しい環境で使用されているか確認をしましょう。設置環境によっては性能が発揮できないケースがあります。
点検前チェック1：設置環境
塗装ブースは設置環境により性能が発揮できないケースがあります。
-
確認項目
- 給気風量は足りているか
- 給気位置は偏っていないか
1.給気風量は足りているか
ご使用の塗装ブースの排気風量に対して、同量の給気風量を供給してください。排気風量はご使用の機種の取扱説明書をご確認ください。
塗装ブースを設置している部屋が負圧になっている場合、塗装ブースの能力を十分に発揮ができません。
【負圧になっているか確認する方法】
①扉の隙間で確認：隙間から室内へ空気が吸い込まれていれば負圧の可能性あり
②マノメータ（差圧計）で確認：室内外の圧力差を測り、数値で確認する
2.給気位置は偏っていないか

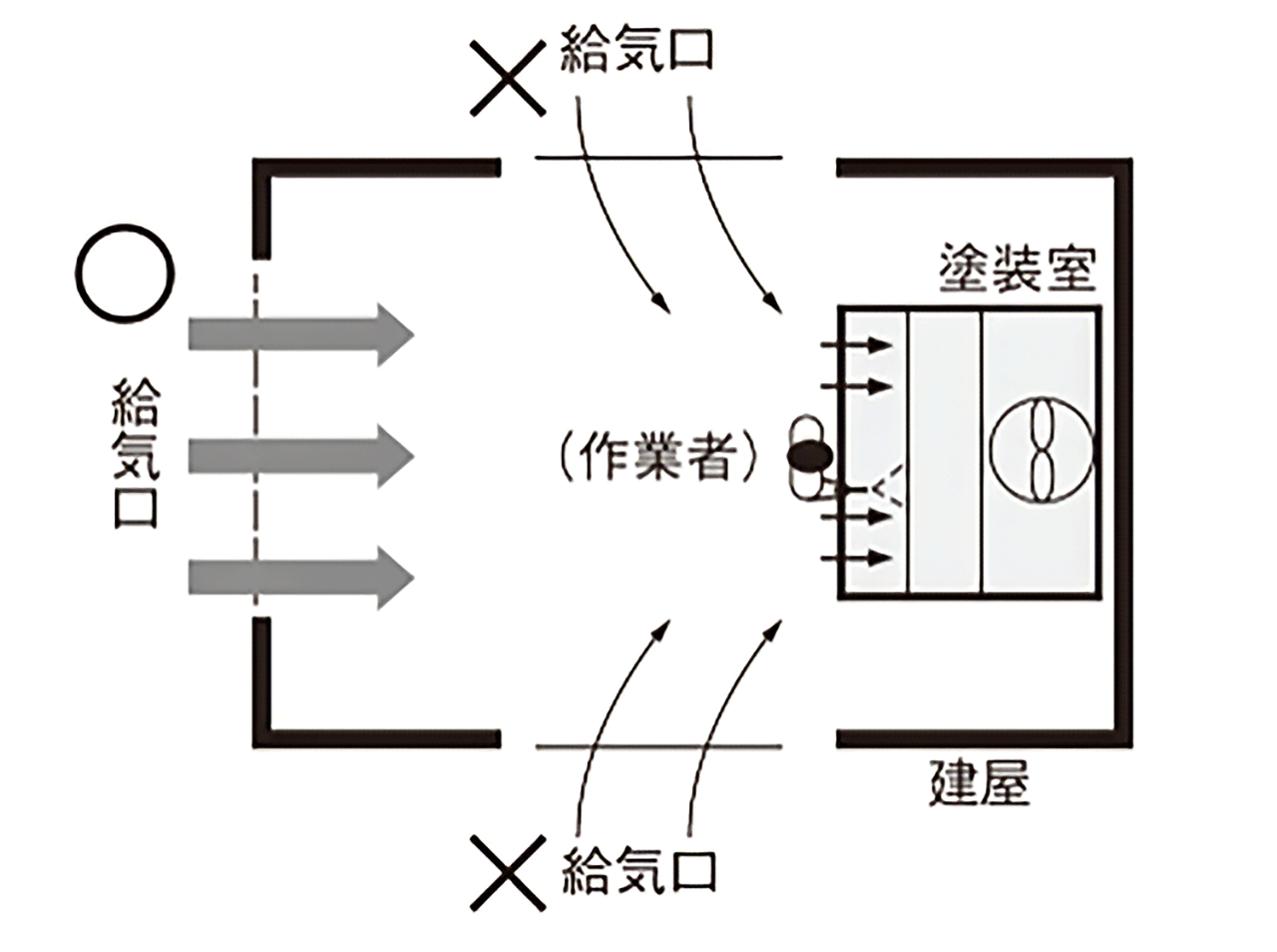

作業者の背面に給気口を設け、塗装ブースに対し一直線な風方向にしてください。
給気口が正面にない場合、塗装ブースの吸い込みのバランスも崩れます。
風は流れやすい方向へ偏るため、給気口が左側なら左から吸い込みやすく、右側なら右から吸い込みやすくなります。
また、正面に給気口があっても障害物があると乱流が発生し、風をせき止めたり、ブースの気流を遮ったりするため注意が必要です。
※1・2の条件を最適化したい方には、「エアーバランスブース」の導入を推奨します。
点検前チェック2：ダクトの形状
ダクト形状によっては圧力抵抗が増え、ファン能力が低下して風量が出にくくなる場合があります。点検前に以下を確認してください。
-
確認項目
- 排気ダクトの位置
- ダクトは長すぎないか
- ダクトの曲がりの数が多くないか
- ダクト径は細すぎないか
- 防鳥網のメッシュが細かすぎないか、目詰まりしていないか
1.排気ダクトの位置

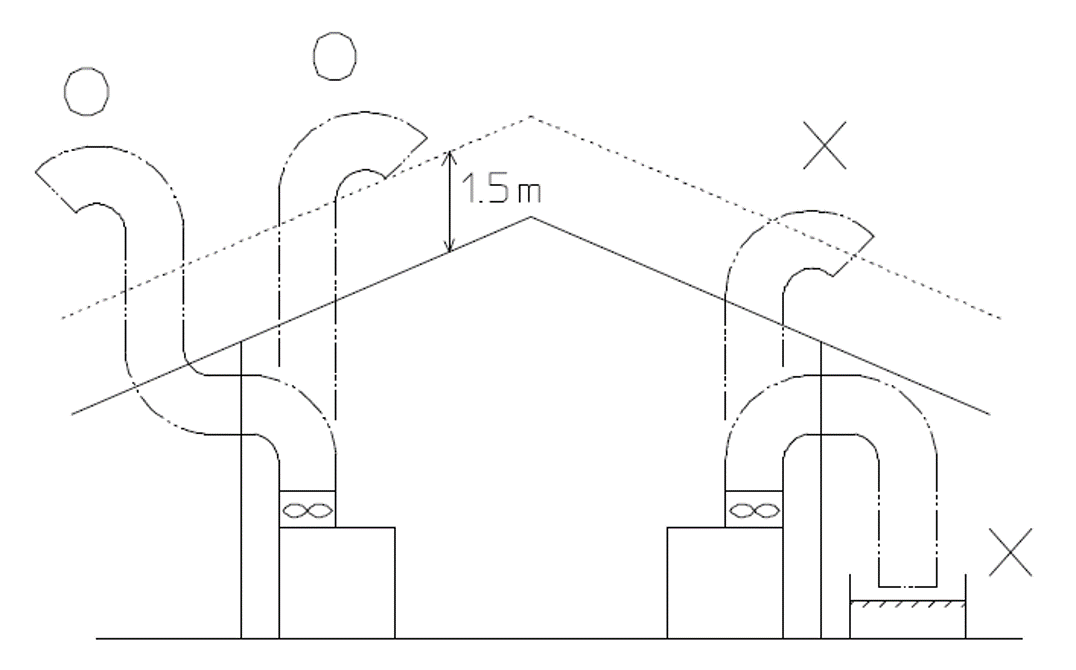

排気ダクトは労働安全衛生法により、排気口の位置および抜き方が定められています。排気口の高さは屋根より1.5m以上の高さで、直接外気に向かって開放するようにしてください。
2.ダクトは長すぎないか
ダクトが長すぎる場合、圧力抵抗が大きくなり、ファン能力が低下して風量が出にくくなります。
※ダクトの全長が20m以上ある場合は注意
3.ダクトの曲がりの数が多くないか
曲がりが多い場合も圧力抵抗が大きくなり、ファン能力が低下して風量が出にくくなります。
曲がりは、ダクトが長い場合よりも抵抗が高くなります。
※曲がり回数が5回以上の場合は注意
4.ダクト径は細すぎないか
ダクト径が細い場合も圧力抵抗が大きくなり、ファン能力が低下して風量が出にくくなります。
ダクト径が細いと、曲がりの数が多い時よりも抵抗が高くなります。
※ファン出口より小さい場合は注意
小さいブース（間口25まで）：700mm以上
大きいブース（間口30以上）：800mm以上

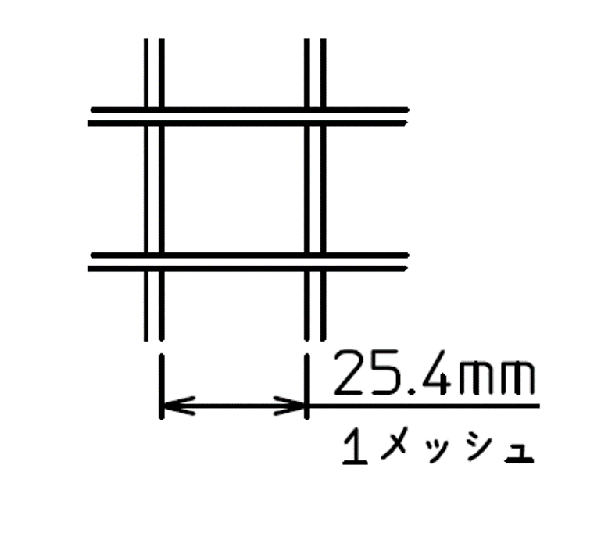

5.防鳥網（防虫網）のメッシュが細かすぎないか、目詰まりしていないか
防鳥網のメッシュが細かかったり、汚れて目詰まりしていた場合も圧力抵抗が大きくなり、ファンの能力が低下して風量が出にくくなります。
