塗装ブース/局所排気装置 VBW-Fシリーズ
特長
①現行販売機のVB-F形の特長である高メンテナンス・高捕集効率を継承。加えて脱着式でメンテナンス容易な上部水流板・整流板・オーバーフロー槽を装備致しました。
②水流板材質はステンレス鋼板を採用し美観、耐久性に配慮しました
「低水位冷却機構」により水位に左右されない水中ポンプとしました。また、これによりグランドパッキンからの水漏れのわずらわしさからも解放されます。
樹脂製粗目フィルタを採用したことで、容易なメンテナンス性且つ、経済性に優れた構造としました。水流板への供給水はループ水流式を採用。オーバフロー槽でのスラッジ堆積を軽減させ水膜の長期的安定化を実現しました。
その他付属品
・スラッジキラー(SK-510･520各1箱)
・スイングラック(スラッジキラー専用注ぎ台)
・計量カップ2個
・pH試験紙1巻
・サンドペーパ(P400)
仕様
連続生産に最適な水流板付ベンチュリーブースが新しくなりました。

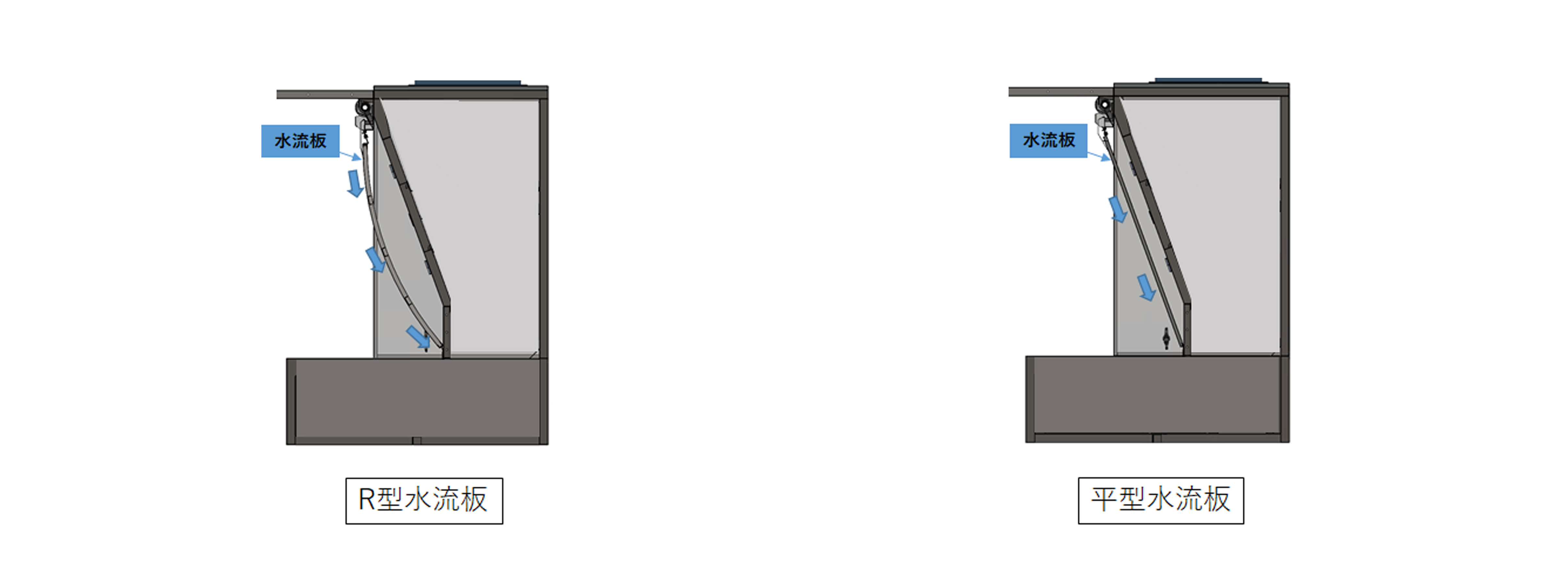

アネスト岩田の改良「R型水流板」
直線的だった水流を曲線状にカーブさせることで水膜の表面張が働き、安定した水膜を実現することができます。
VBWの水流板を平型からR型へ形状を変更しました。これにより、安定した水膜を作り、より水はねの少ない水流を維持することがより可能となりました。R型水流板を流れる水によって、塗料ミストは水面に打ち落とされ、塗装ブースの前面板に塗料の付着がなく、清潔に保つことができます。

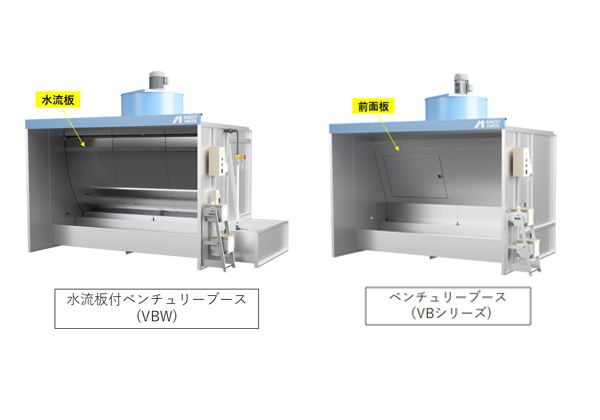

VBWの開発背景
水流板が無いベンチュリーブースでは、長時間使用すると、塗料が前面板に付着してしまいます。通常は定期的に付着した塗料を掃除することでこれを解消できますが、ロボット塗装で連続生産する現場では、頻繫にブース内に入ることが難しいという声が聞かれます。そこで、水流板に水を流し、お客様の定期メンテナンスを少しでも楽にすることができるよう、水流板付ベンチュリーブースは開発されました。
