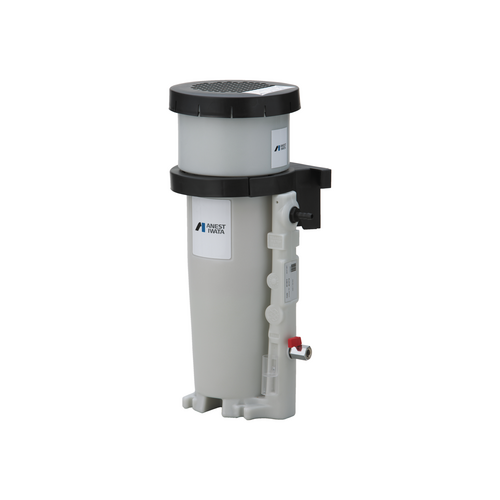

周辺機器 ドレンターミネータ（分離装置）
用途
ドレン（排水）に含まれる油分を、効率的かつ低コストに処理します。
特徴
・電気などのユーティリティを一切使用しない省エネ設計です。配線の心配もありません。
・消耗品はカートリッジ式フィルタのみです。フィルタ交換は設置場所でカンタンに実施できます。
・最小のDRT-1は3.5ｋｇ。最大のDRT-6でも53ｋｇ。徹底した軽量・コンパクト設計のため、設置も容易です。
・週に一度、サンプルバルブから処理水を少量採取し、濁りをチェックするだけです。
・寒冷地でのご使用の場合は、ヒーターのオプションもございますので、別途お問合せください。
仕様
| 形式 | 使用可能本体周囲温度 [℃] | 使用可能圧力 [MPa] | コンテナ容量 [L] | 有効容量 [L] | ドレン接続口 | 排出口（ホース） | オイル排出口 [DN] | オイル回収タンク容量 [L] | 外形寸法（全幅×奥行×全高） [mm] | 総重量 [kg] |
|---|---|---|---|---|---|---|---|---|---|---|
| DRT-1 | 5~60 | 1.6 | 10 | 4.3 | G1/2×2 | G1/2 | -- | -- | 290×222×528 | 3.5 |
| DRT-2 | 5~60 | 1.6 | 18.6 | 11.7 | G1/2×2 | G1/2 | -- | -- | 387×254×595 | 5.8 |
| DRT-3 | 5~60 | 1.6 | 30.6 | 22.7 | G1/2×3,G1×1 | G1/2 | 25 | 5×2 | 544×350×702 | 13.5 |
| DRT-4 | 5~60 | 1.6 | 61.3 | 46.3 | G1/2×3,G1×1 | G1 | 25 | 5×2 | 594×410×872 | 18.5 |
| DRT-5 | 5~60 | 1.6 | 115.5 | 84.3 | G1/2×3,G1×1 | G1 | 40 | 10×2 | 764×520×1090 | 36.5 |
| DRT-6 | 5~60 | 1.6 | 228.4 | 158.8 | G1/2×3,G1×1 | G1 | 40 | 20×2 | 939×650×1160 | 53 |
※1.必ずご使用のオイルの種類にあわせて選定してください。
※2.圧縮空気の空うちがあるタイプのオートドレン（タイマー機能がある電磁弁式オートドレン等）を本製品と併用するとコンテナ内で圧縮空気とドレンが攪拌され、オイルが乳化し、油分を分離できないケースがありますので、ご利用をお避けください。（フロート式のオートドレンやADD-30SBの利用は問題ありません）
※3.圧縮機の稼動が100％となるケースがある場合、能力上限の選定は避けてください。
※4.排出基準は各市町村で独自の条例で定められています。下水等に流す場合最寄の市町村の環境対策部署または下水道担当部署に詳細を御確認ください。
※5.DRTは処理後ノルマルヘキサン抽出物質含有量が5ｍｇ/L以下となりますが、保証値ではありません。各お客様で最寄の検査会社等で水質分析を定期的に実施し自主管理をお願いします。
