周辺機器 レギュレータ（減圧弁）
用途
エアコンプレッサから供給された圧縮空気を利用したい圧力まで減圧・調整して使用したい用途向けに使用できます。
説明
・NAR形・AR形はセルフリリーフ式ですので、設定圧力の5％を超えると自動的に大気へ放出し2次側圧力を調整します。

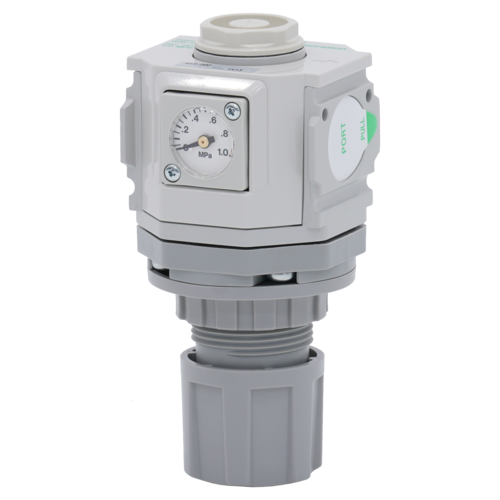

・NAR形は本体に圧力計を内蔵したコンパクトタイプです。
・調圧は片手で簡単にでき、ロックもワンプッシュ操作することができます。
仕様
| 形式 | 接続口径 | 空気流量 [L/min] | １次側最高圧力 [MPa] | ２次側圧力調整範囲 [MPa] | リリーフ弁作動圧力 [MPa] | 使用可能な最高流体温度 [℃] | 備考 |
|---|---|---|---|---|---|---|---|
| NAR-202 | Rc 1/4 | 2100 | 1.0 | 0.05~0.85 | 0.005 | 60 | -- |
| NAR-203 | RC 3/8 | 2800 | 1.0 | 0.05~0.85 | 0.005 | 60 | -- |
| NAR-204 | Rc 1/2 | 5000 | 1.0 | 0.05~0.85 | 0.005 | 60 | -- |
| AR-206BG | Rc 3/4 | 10000 | 2.06 | 0.07~0.83 | -- | 65 | 空気流量は1次側圧力0.7MPa{7kgf/cm2}、2次側設定圧力0.5MPa{5kgf/cm2}時で、圧力降下は0.08MPa{0.8kgf/cm2}です。 |
| AR-208BG | Rc 1 | 10000 | 2.06 | 0.07~0.83 | -- | 65 | 空気流量は1次側圧力0.7MPa{7kgf/cm2}、2次側設定圧力0.5MPa{5kgf/cm2}時で、圧力降下は0.08MPa{0.8kgf/cm2}です。 |
| AR-302CG | Rc 1/4 | 350 | 2.06 | 0.04~0.83 | -- | 65 | 空気流量は1次側圧力0.7MPa{7kgf/cm2}、2次側設定圧力0.5MPa{5kgf/cm2} 時で、圧力降下は0.08MPa{0.8kgf/cm2}です。 |
