レシプロコンプレッサの設置スペースについて
レシプロコンプレッサの設置スペースについて
コンプレッサの寿命は、設置環境に強い影響を受け、環境によっては短期間での故障の原因となることがあります。
長く快適にご使用いただくために設置の際は、下記推奨の設置スペースの確保をお願い致します。

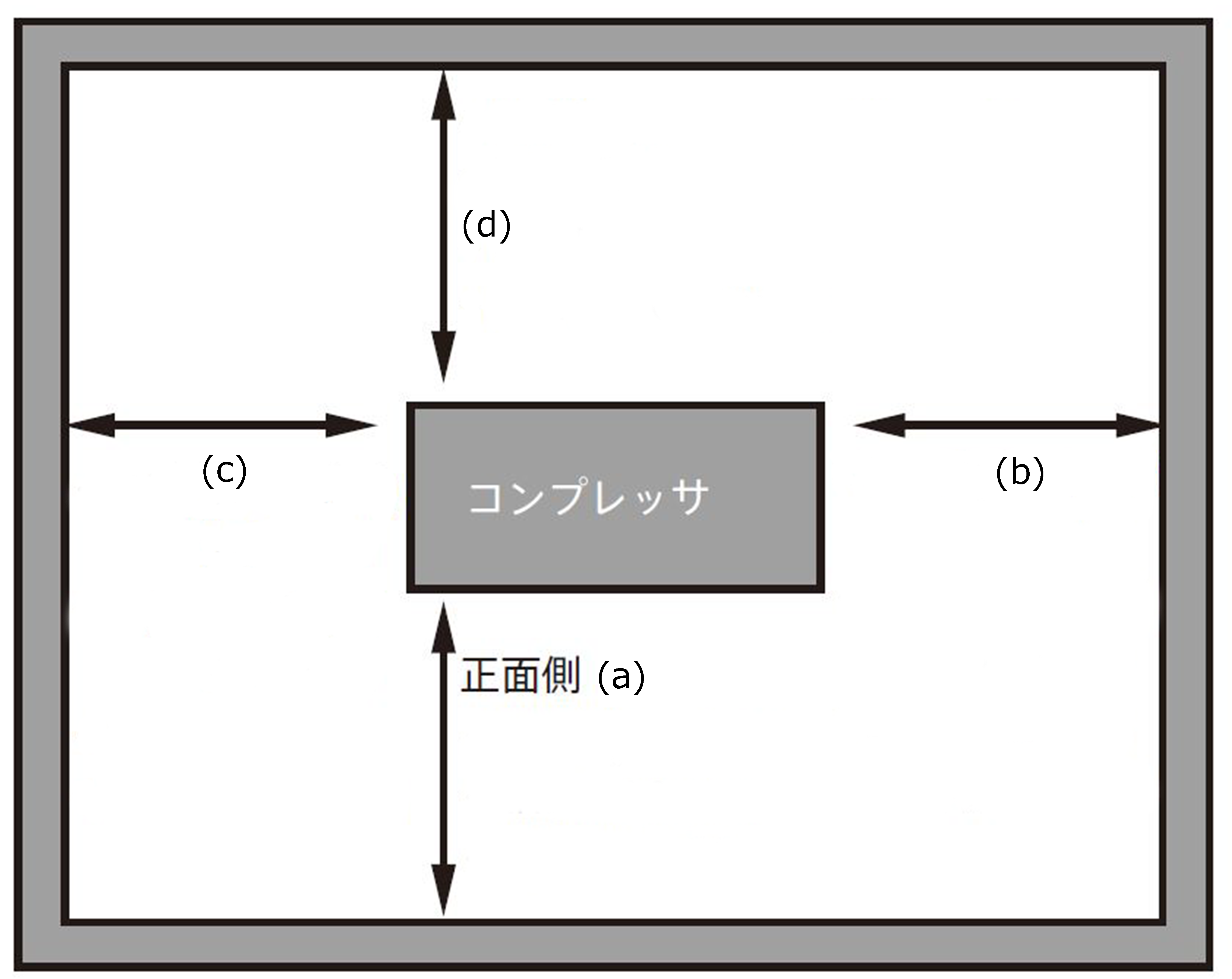

パッケージタイプの設置スペース表
| モータ 出力 (kW) |
a 正面 (mm) |
b 右面 (mm) |
c 左面 (mm) |
d 背面 (mm) |
上面 (mm) |
| 0.75 | 500 以上 |
300 以上 |
300 以上 |
1200 以上 | 500 以上 |
|---|---|---|---|---|---|
| 1.5 | |||||
| 2.2 | |||||
| 3.7 | |||||
| 5.5 | 600 以上 |
||||
| 7.5 | |||||
| 11 |
タンクマウントタイプの設置スペース表
| モータ 出力 (kW) |
a 正面 (mm) |
b 右面 (mm) |
c 左面 (mm) |
d 背面 (mm) |
上面 (mm) |
| 0.2 | 300 以上 |
||||
|---|---|---|---|---|---|
| 0.4 | |||||
| 0.75 | |||||
| 1.5 | |||||
| 2.2 | |||||
| 3.7 | |||||
| 5.5 | |||||
| 7.5 | |||||
| 11 | |||||
設置スペース

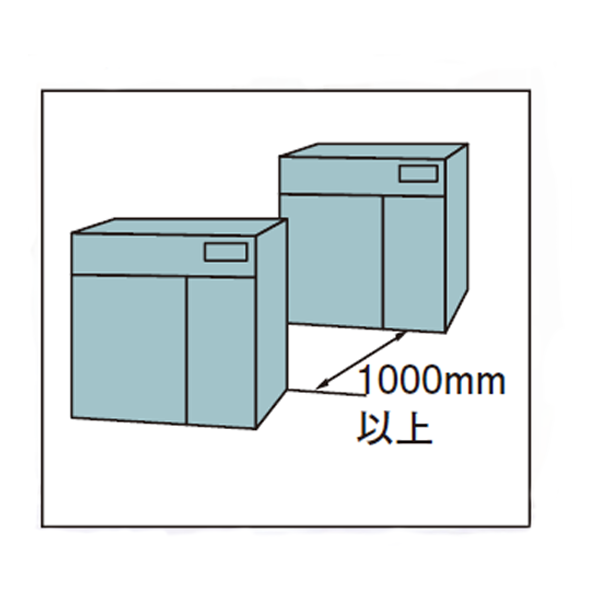

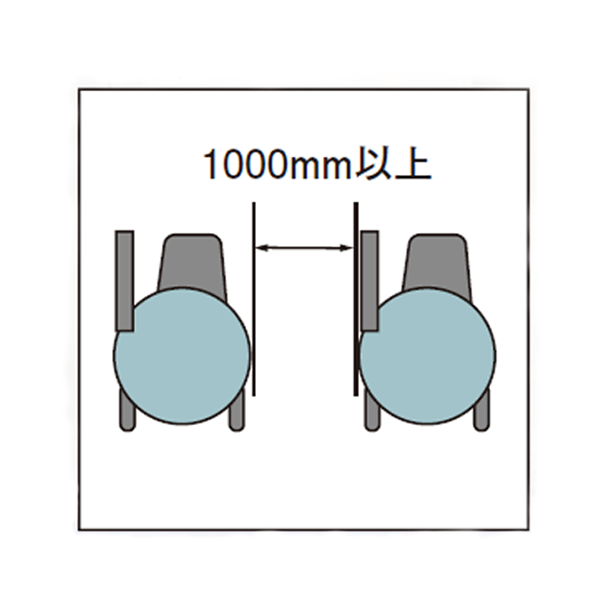

2～3台を並列に並べて運転する場合は、間隔を1000ｍｍ以上あけて設置してください。
※圧縮機同士が温度影響を受け、圧縮機の寿命低下の原因となります。
